Membrane Switch Nedir? Üretim Süreci, Avantajları ve Kullanım Alanları
Membrane Switch Nedir?
Membrane Switch, Türkçede membran anahtar, membran tuş takımı veya membran panel olarak bilinen; elektronik cihazlarda kullanılan ince, hafif, dayanıklı ve uzun ömürlü kullanıcı arayüzüdür. Birden fazla katmandan oluşan bu sistem, elektronik devre ile kullanıcı arasında güvenli ve ergonomik bir kontrol sağlar.
Günümüzde endüstriyel makinelerden tıbbi cihazlara, otomotiv sektöründen beyaz eşyalara kadar binlerce farklı üründe membrane switch teknolojisi kullanılmaktadır. Modern tasarımı, düşük üretim maliyeti ve yüksek dayanıklılığı sayesinde geleneksel mekanik butonların yerini almaya başlamıştır.
Teknolojinin gelişmesiyle birlikte membran switch sistemleri artık LED aydınlatmalı, dokunsal (tactile) geri bildirimli, su geçirmez ve EMC korumalı olarak üretilebilmektedir.
Membrane Switch Nasıl Çalışır?
Membrane switch sistemleri basit fakat oldukça güvenilir bir çalışma prensibine sahiptir.
Kullanıcı tuşa bastığında üst devre ile alt devre birbirine temas eder ve elektrik sinyali oluşur. Parmak bırakıldığında devre tekrar ayrılır ve sistem eski konumuna döner.
Bu yapı sayesinde;

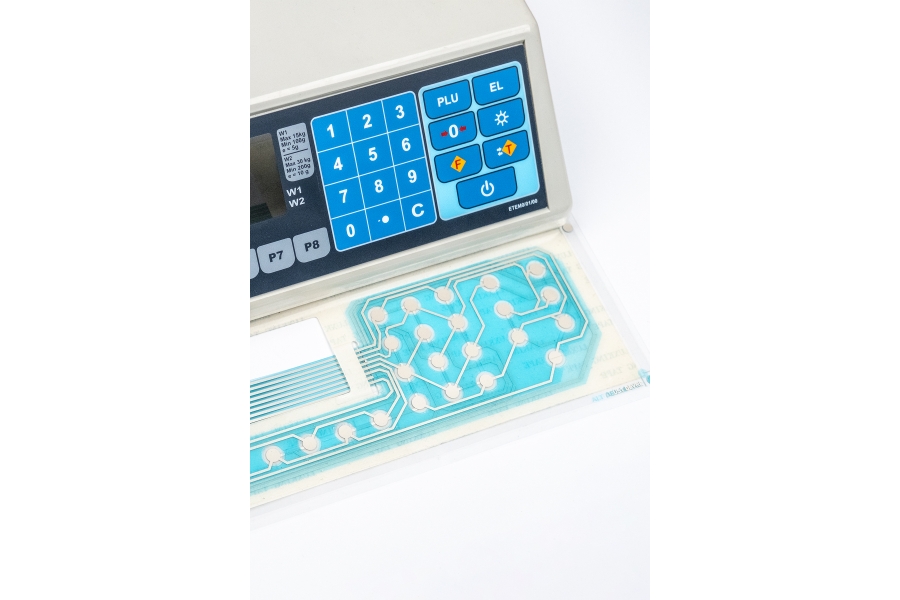

Membrane Switch Katmanları
Profesyonel bir membrane switch genellikle aşağıdaki katmanlardan oluşur.

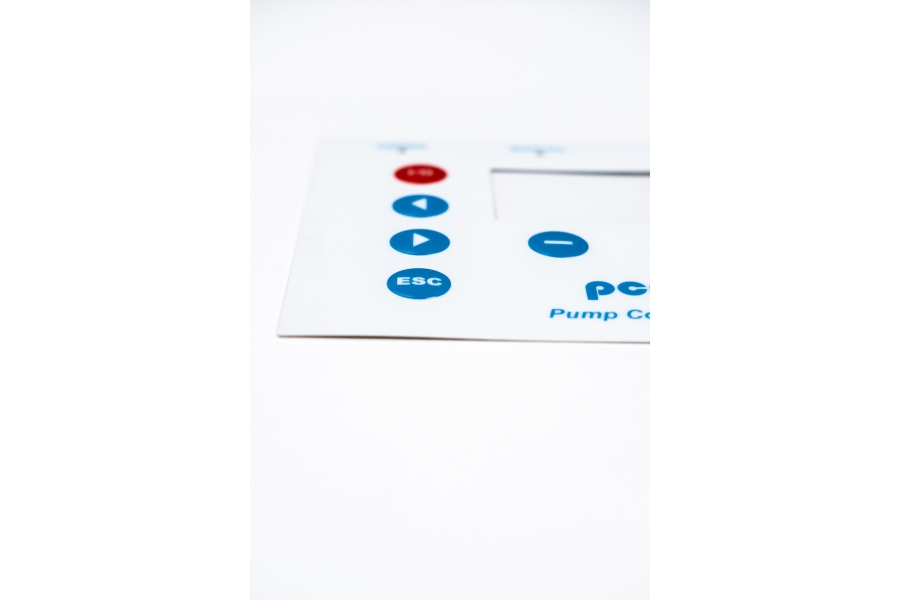

1. Grafik Overlay
Kullanıcının gördüğü ön yüzdür.
Üzerinde;
-
Logo
-
Tuş sembolleri
-
Yazılar
-
Uyarılar
-
Marka renkleri
bulunur.
Malzemeler;
kullanılmaktadır.
2. Yapıştırıcı Katman
Grafik yüzeyi devre katmanına bağlar.
Yüksek kaliteli endüstriyel yapıştırıcılar sayesinde yıllarca deformasyon oluşmaz.

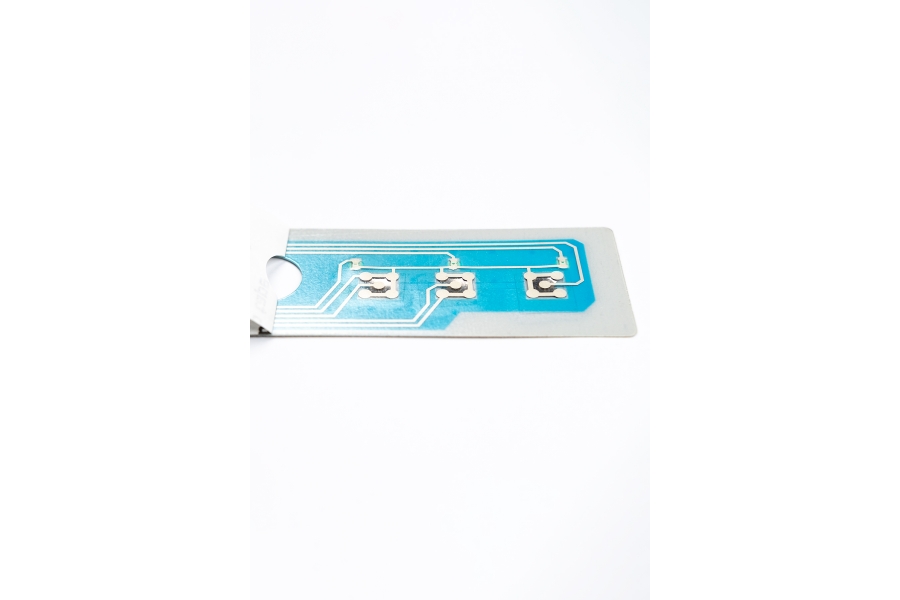

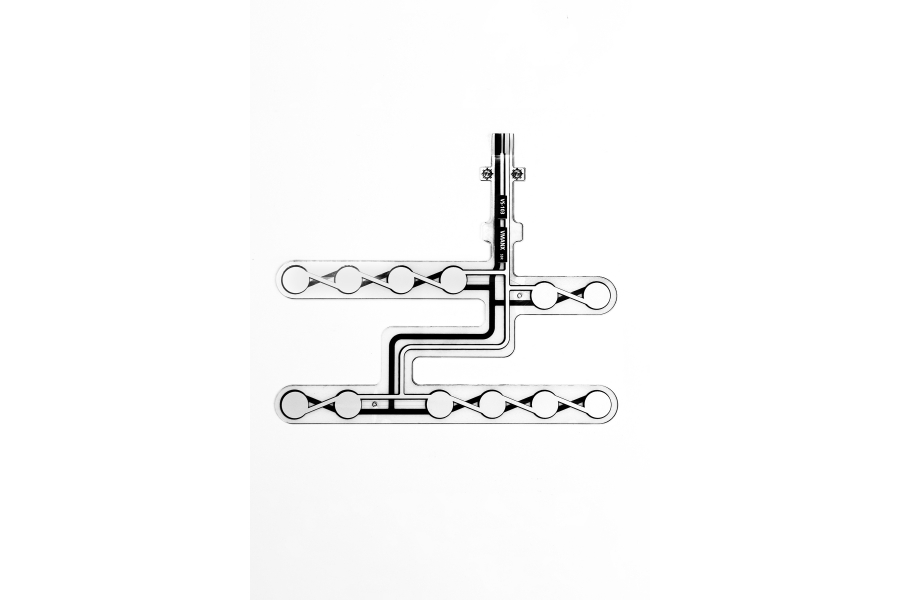

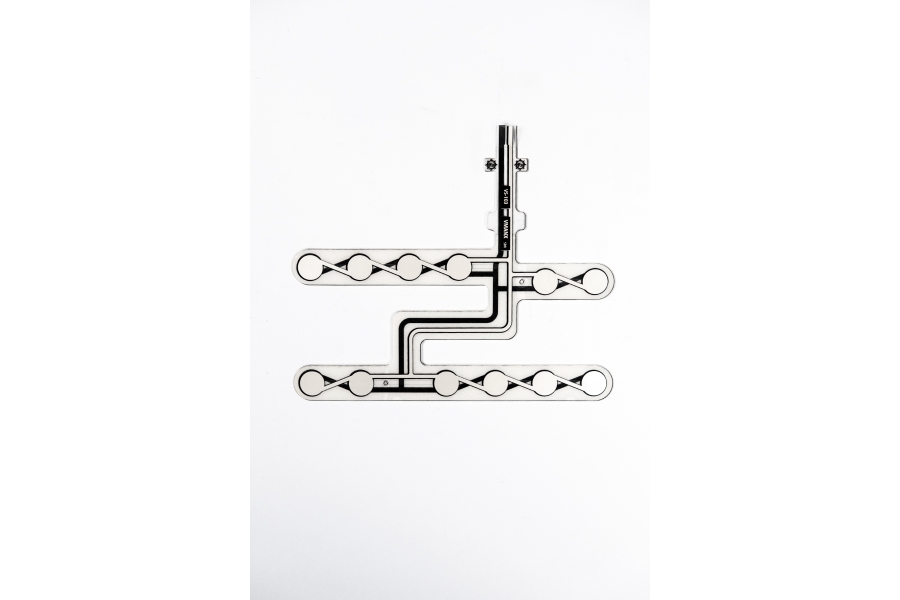

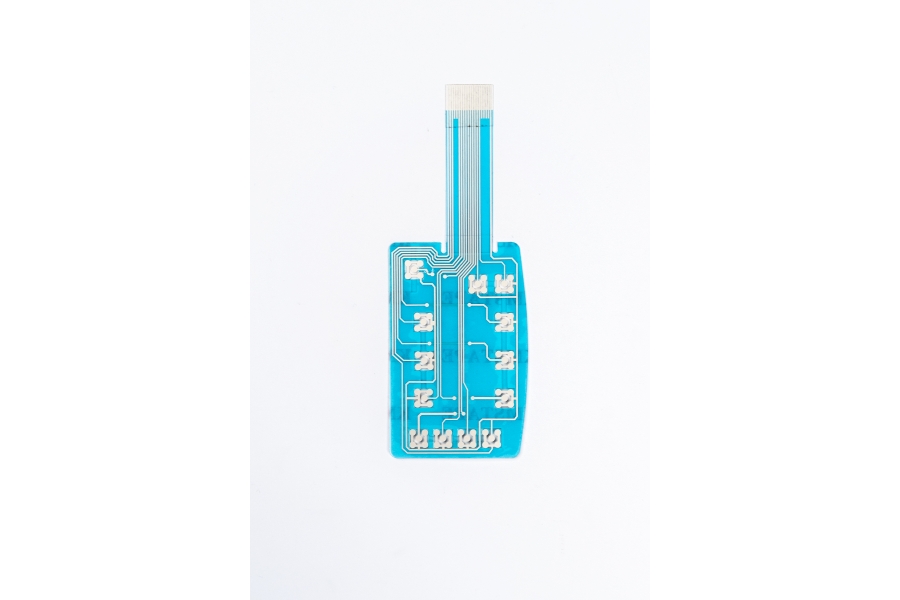

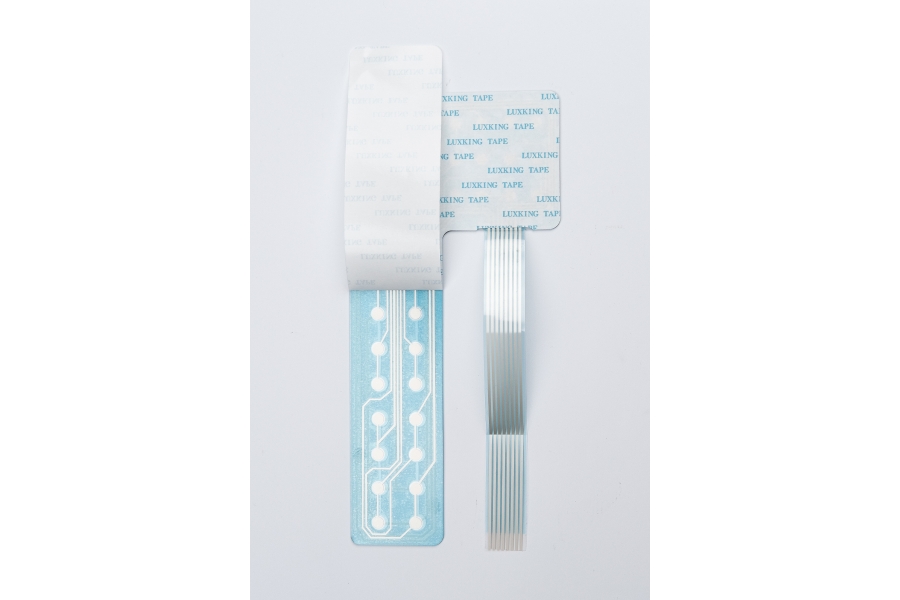

3. Üst Devre
İletken yolların bulunduğu ilk devre katmanıdır.
Genellikle;
ile baskı yapılmaktadır.

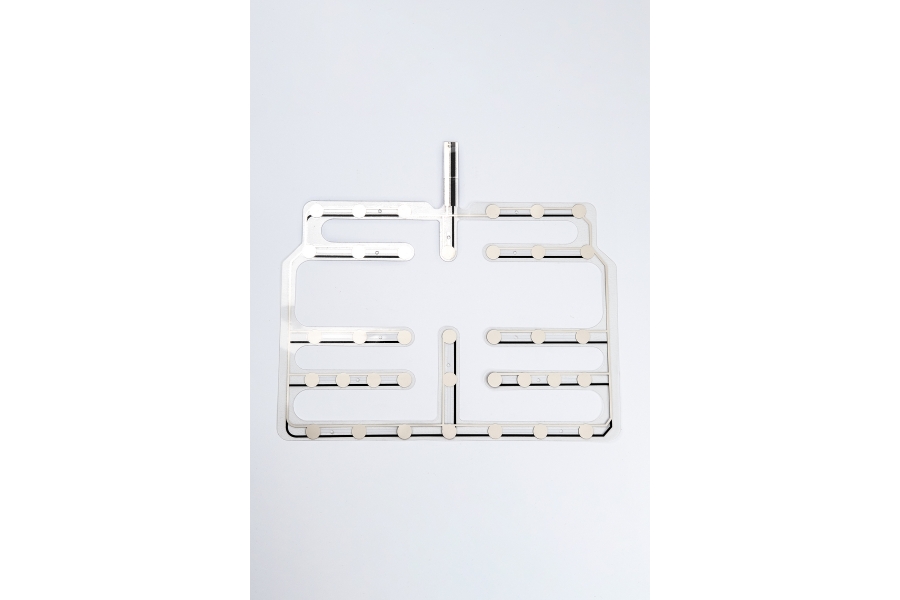

4. Spacer (Ara Boşluk)
İki devrenin sürekli temas etmesini önleyen katmandır.
Butona basıldığında devreler yalnızca gerekli bölgede temas eder.
5. Alt Devre
Elektronik bağlantıların bulunduğu ikinci devredir.
6. Arka Yapıştırıcı
Membrane switch ürününün cihaz üzerine monte edilmesini sağlar.
Membrane Switch Çeşitleri

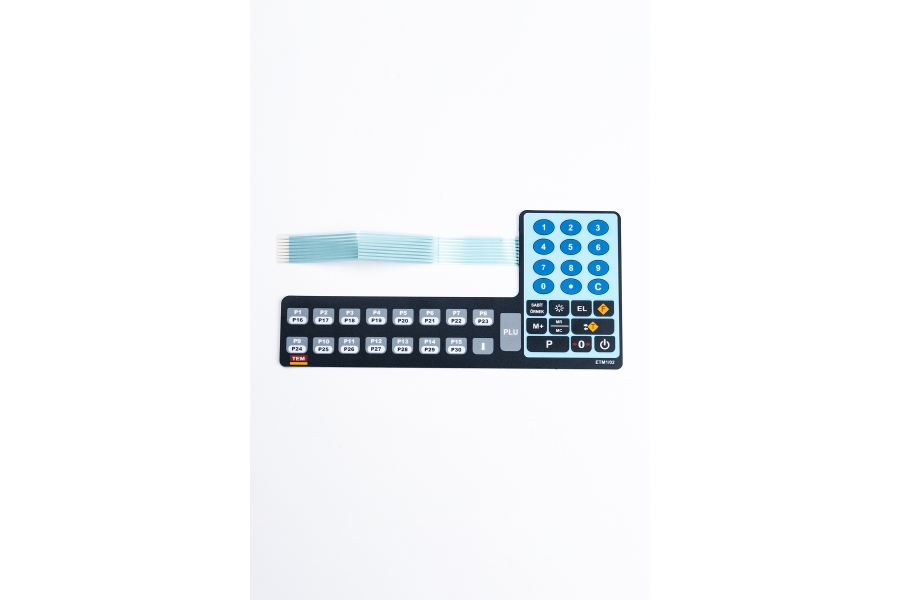

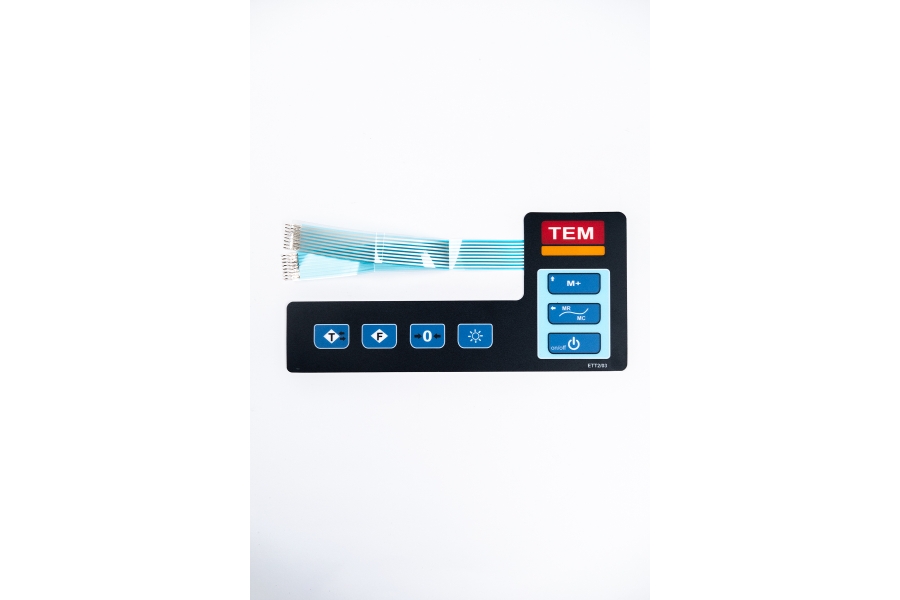

Düz Membrane Switch
En ekonomik modeldir.
Özellikleri;
-
İnce yapı
-
Düşük maliyet
-
Kolay üretim
Tactile Membrane Switch
Metal dome kullanılarak üretilir.
Avantajları;
-
Parmakta hissedilen klik
-
Daha güvenli kullanım
-
Hatalı basmaları azaltır

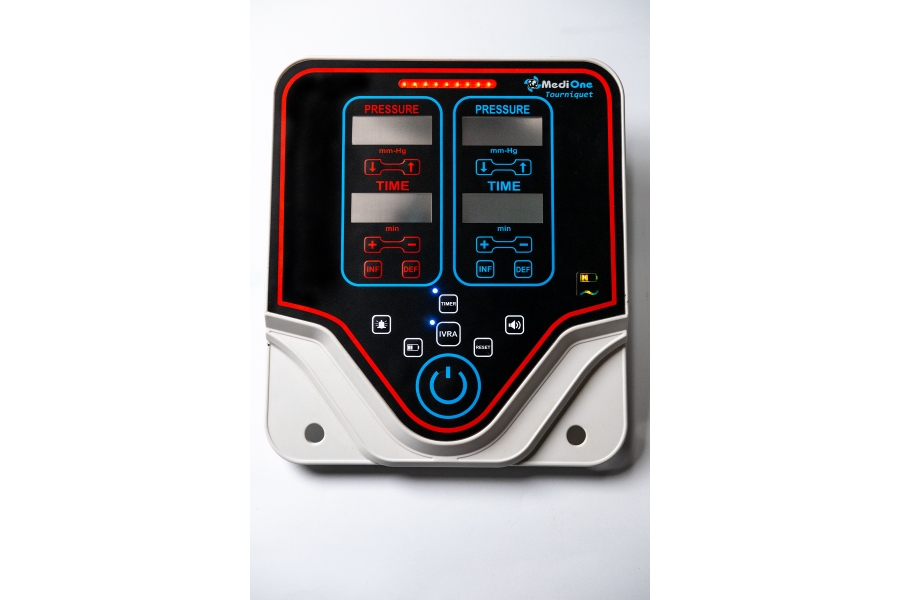

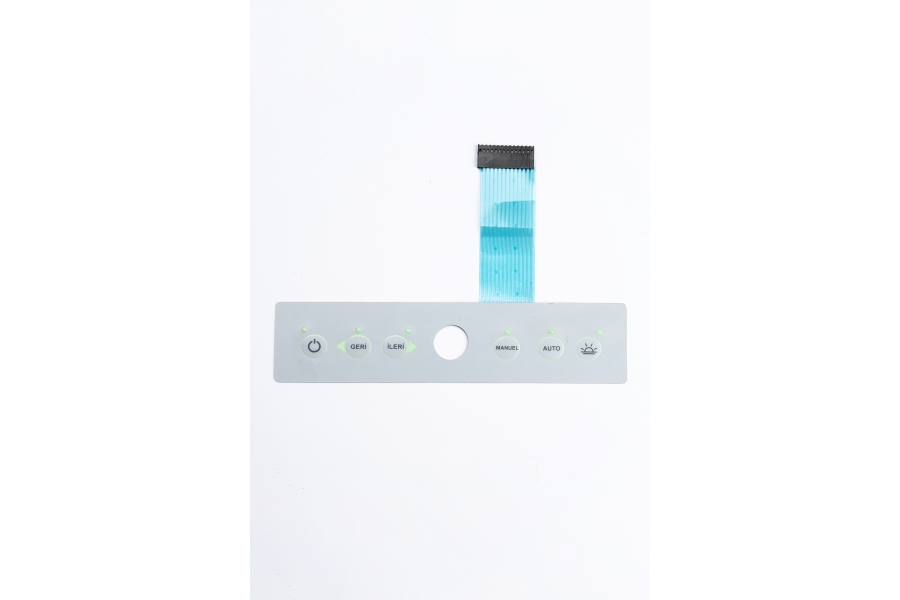

LED Aydınlatmalı Membrane Switch
Özellikle gece kullanılan cihazlarda tercih edilir.
Avantajları;
Kapasitif Membrane Switch
Temassız algılama yapabilir.
Modern cihazlarda kullanılmaktadır.
Membrane Switch Üretim Süreci
Profesyonel üretim birçok aşamadan oluşmaktadır.
Grafik Tasarım
İlk olarak müşteri talepleri doğrultusunda grafik hazırlanır.
Bu aşamada;
-
Renkler
-
Logo
-
Tuş dizilimi
-
Yazılar
-
Işık geçirgen bölgeler
tasarlanır.
Devre Tasarımı
Elektrik yolları çizilir.
Burada;
-
Hat genişliği
-
Direnç
-
Akım kapasitesi
-
Konnektör tipi
hesaplanır.

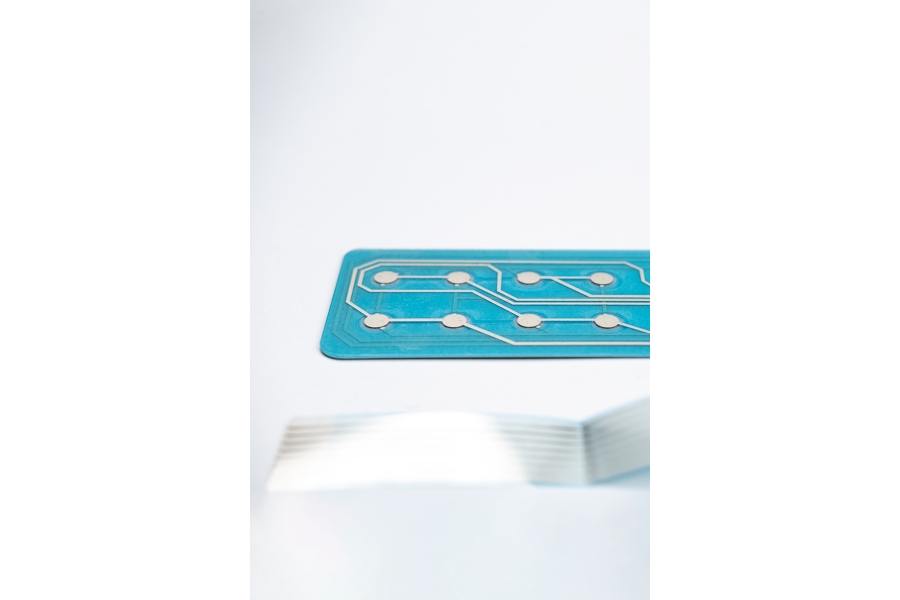

Serigrafi Baskı
İletken yollar özel baskı yöntemiyle uygulanır.
Kullanılan malzemeler;
-
Silver Paste
-
Carbon Paste
Kurutma
Baskılar yüksek sıcaklıkta kürlenir.
Bu işlem ile iletkenlik kalıcı hale gelir.
Laminasyon
Tüm katmanlar özel preslerde birleştirilir.
Kesim
Lazer veya bıçak kalıp ile son şekil verilir.
Elektrik Testleri
Her ürün;
-
Kısa devre
-
Açık devre
-
Direnç
-
Buton testi
kontrol edilerek sevk edilir.
Membrane Switch Avantajları
1. Uzun Ömür
Kaliteli bir membrane switch milyonlarca kez kullanılabilir.
2. Toz ve Su Dayanımı
IP koruma sınıfına uygun üretilebilir.
3. İnce Tasarım
Mekanik butonlara göre çok daha az yer kaplar.
4. Kolay Temizlik
Düz yüzeyi sayesinde hijyeniktir.
5. Estetik Görünüm
Modern cihazlara profesyonel görünüm kazandırır.
6. Düşük Arıza Oranı
Hareketli mekanik parçaların az olması sayesinde bakım ihtiyacı minimumdur.
7. Marka Kimliği
Kurumsal renkler ve logolar doğrudan ön yüzeye uygulanabilir.

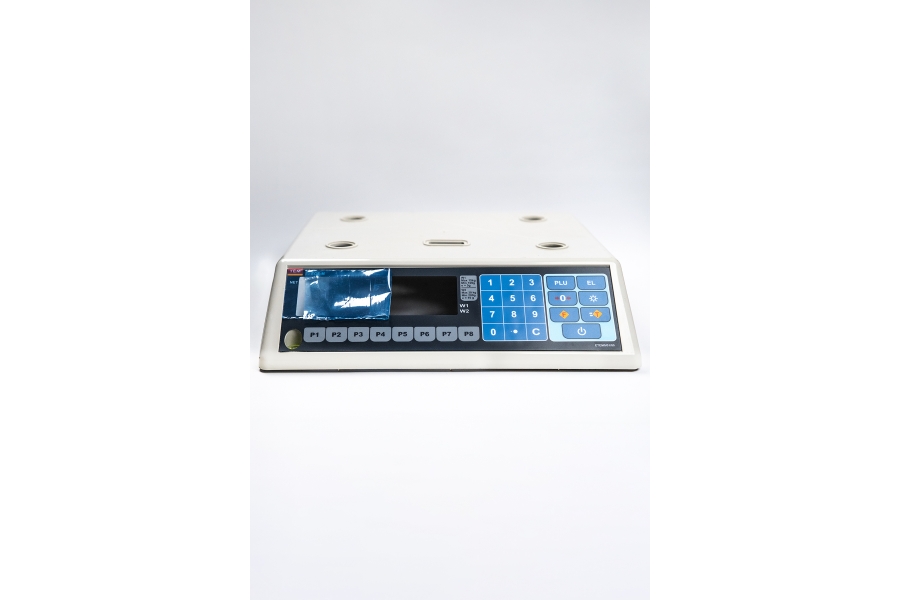

Membrane Switch Nerelerde Kullanılır?
Endüstriyel Makineler
-
CNC
-
PLC
-
Otomasyon panelleri
Tıbbi Cihazlar
-
Hasta monitörleri
-
Laboratuvar cihazları
-
Analiz sistemleri
Otomotiv
-
Klima paneli
-
Kumanda sistemleri
-
Kontrol üniteleri
Savunma Sanayi
Askeri cihazlarda yüksek dayanıklılık nedeniyle tercih edilir.
Beyaz Eşya
-
Fırın
-
Çamaşır makinesi
-
Kahve makinesi
Tarım Makineleri
Tozlu ve zorlu çalışma ortamlarında güvenle kullanılabilir.
Telekomünikasyon
Kontrol panellerinde uzun yıllardır kullanılmaktadır.
Membrane Switch Tasarımında Dikkat Edilmesi Gerekenler
Profesyonel bir ürün için;
-
Doğru malzeme seçimi
-
UV dayanımı
-
Kimyasal dayanım
-
Tuş yüksekliği
-
Dome seçimi
-
LED yerleşimi
-
EMC koruması
-
Konnektör tipi
önceden planlanmalıdır.
Membrane Switch ile Mekanik Tuş Takımı Karşılaştırması
| Özellik |
Membrane Switch |
Mekanik Buton |
| Kalınlık |
Çok ince |
Daha kalın |
| Su Dayanımı |
Çok yüksek |
Orta |
| Temizlik |
Kolay |
Daha zor |
| Tasarım |
Esnek |
Sınırlı |
| Baskı Kalitesi |
Çok yüksek |
Düşük |
| Aydınlatma |
Kolay |
Ek maliyet |
| Bakım |
Düşük |
Daha yüksek |
Kaliteli Bir Membrane Switch Nasıl Anlaşılır?
Kaliteli bir ürün şu özelliklere sahip olmalıdır:
Neden Membrane Switch Tercih Edilmelidir?
Elektronik ürünlerde kullanıcı deneyimi, güvenlik ve uzun ömür büyük önem taşır. Membrane switch teknolojisi; düşük maliyet, şık görünüm, yüksek dayanıklılık ve özelleştirilebilir yapısıyla pek çok sektör için ideal bir çözümdür. Farklı renk, şekil, aydınlatma ve tuş hissi seçenekleri sayesinde ürün tasarımına tam uyum sağlar.
Sonuç
Membrane switch teknolojisi, modern elektronik cihazların vazgeçilmez kullanıcı arayüzlerinden biridir. Hafif yapısı, estetik görünümü, uzun kullanım ömrü ve zorlu çevre koşullarına dayanıklılığı sayesinde endüstriyel üretimden sağlık sektörüne kadar geniş bir kullanım alanına sahiptir. Doğru malzeme seçimi, kaliteli baskı teknolojisi ve profesyonel üretim süreçleriyle üretilen membrane switch paneller, hem kullanıcı memnuniyetini artırır hem de cihazların güvenilirliğine katkı sağlar.
İşletmeniz için özel tasarlanmış membrane switch çözümleriyle ürünlerinize modern, güvenilir ve profesyonel bir dokunuş kazandırabilirsiniz.
